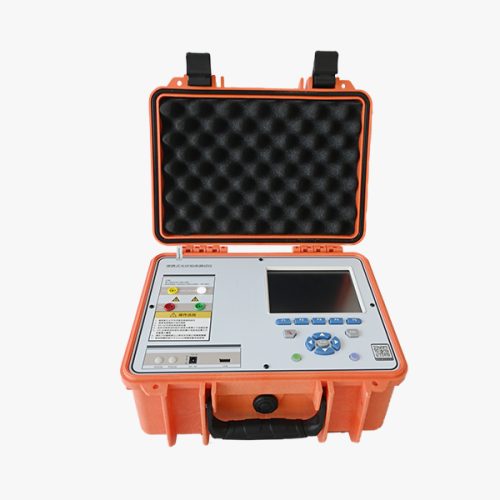

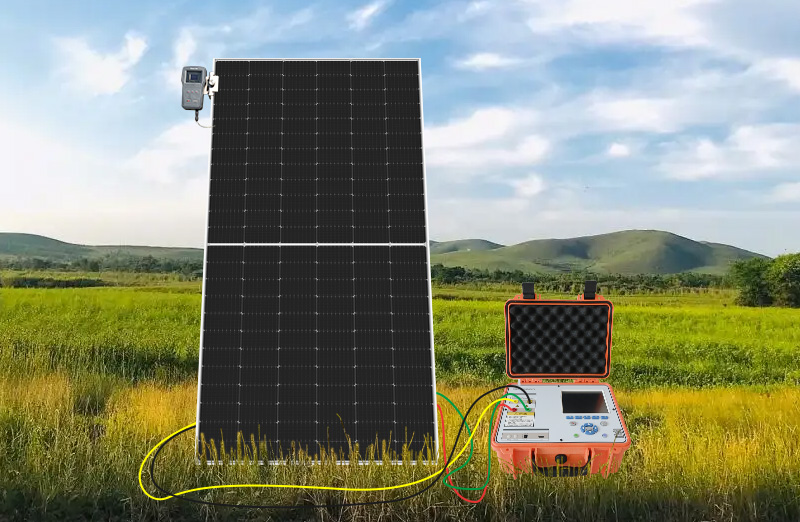

便攜式IV測試儀主要用于1500V光伏組串的測試,能夠方便、快速的測試1500V光伏組串在自然光照下的工作特性,可為太陽能電站設計、驗收、維護提供測試保障,是電站建設單位、質檢部門、生產廠家、科研單位等必備檢測工具。本產品附帶環境溫度、電池板溫度、輻照度檢測等測試探頭,能夠全面記錄測試的環境狀態。
pv32便攜式IV測試儀技術特點:

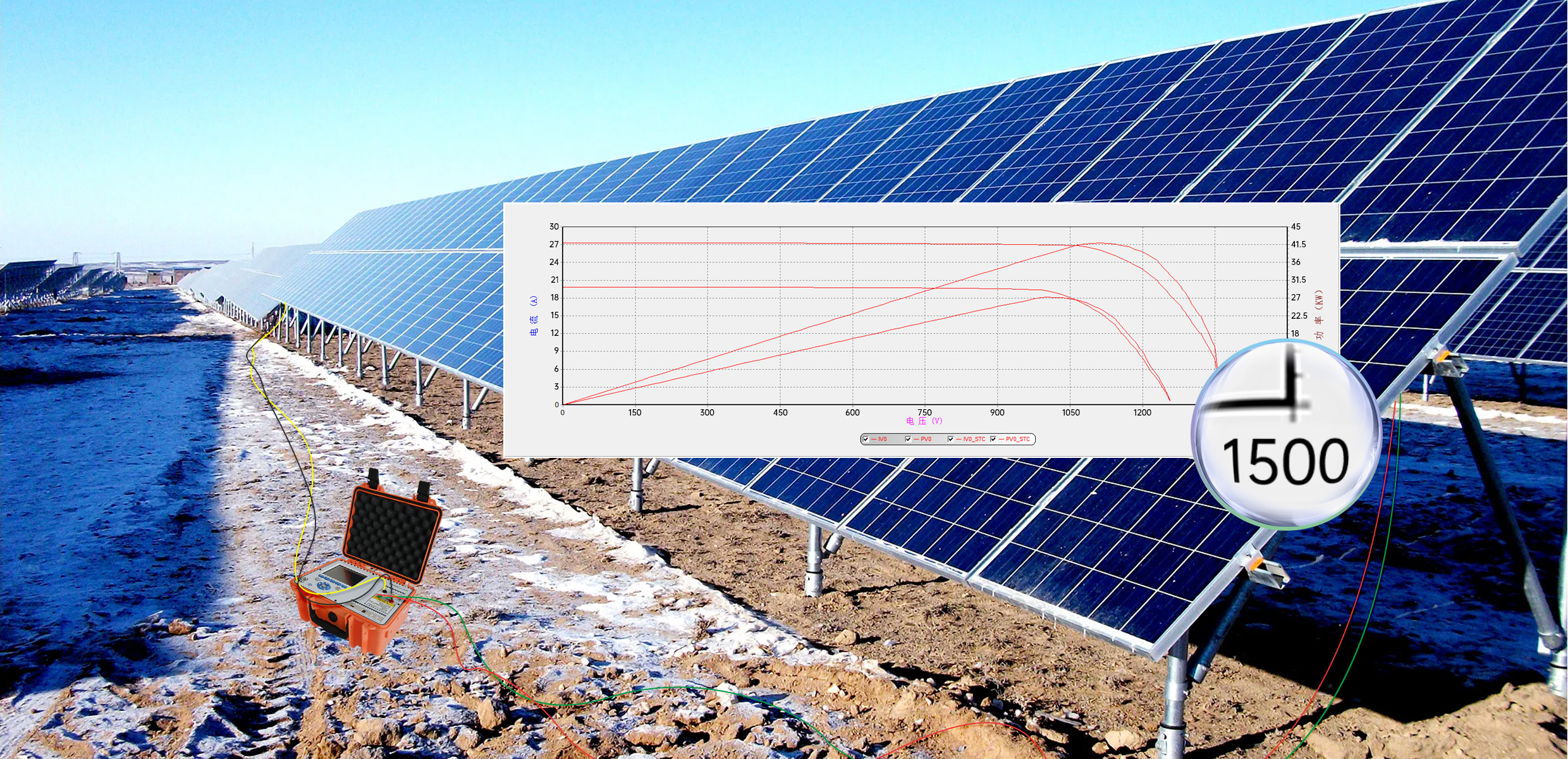

- --滿足1500VDC光伏組串系統測試,(1500V/20A)
- --可測量參數:I-V曲線,P-V曲線,短路電流,開路電壓,峰值功率,峰值功率點電壓、電流,定電壓點電流,填充因子,轉換效率,串聯電阻,并聯電阻,太陽電池溫度,環境溫度、輻照度。

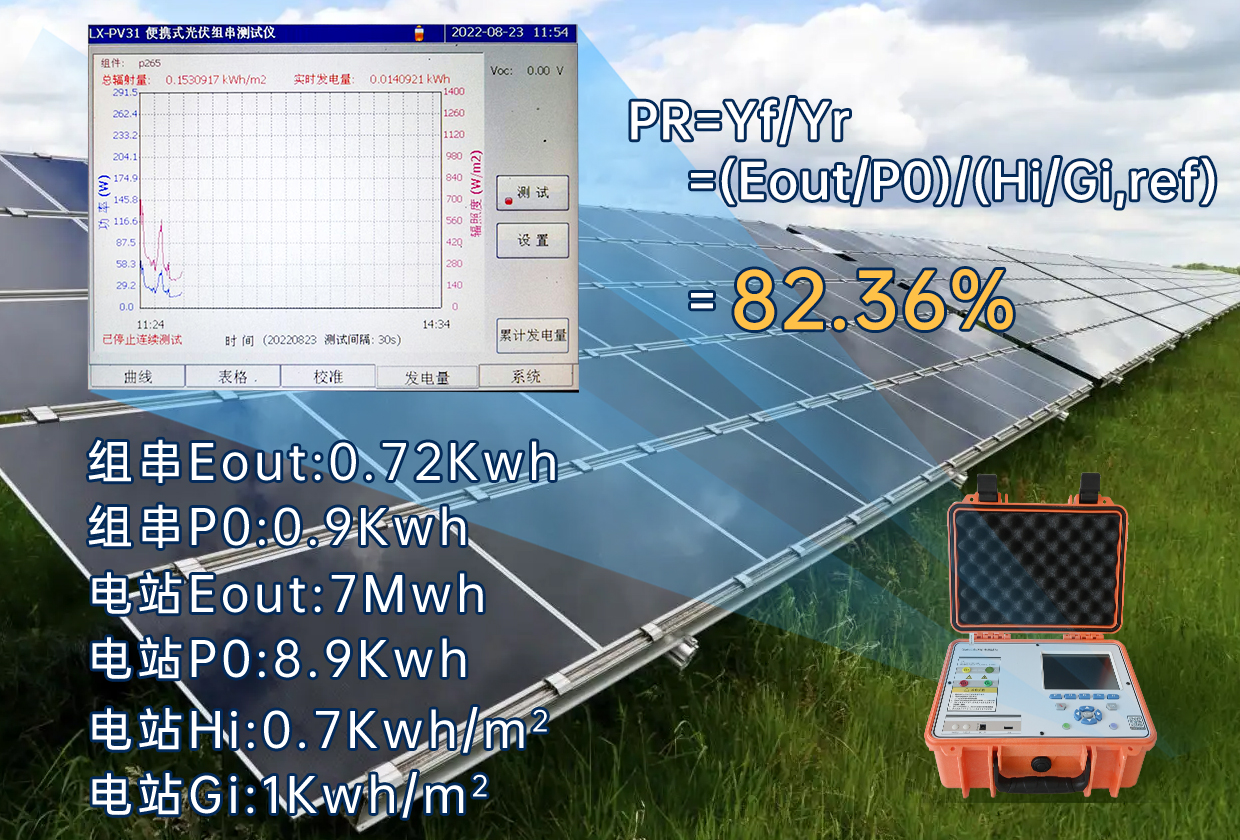

- --支持87110輻照度、溫度監控功能,提供整個電站的環境監控采集記錄。
- --高亮、陽光下可視彩色液晶顯示,觸摸屏加鍵盤操作,包含豐富的外設接口,提供非同一般的操作體驗。機內存儲器可存儲超過2000幅測試波形,并內置SD卡插槽,支持存儲空間擴容。
- --主機與輻照探頭之間采用無線連接,提供最大100米的無線通信連接功能,使您的測試更便捷、方便。
- --采用便攜式設計,內置高容量鋰離子電池。
PV32便攜式IV測試儀性能參數:
PV32便攜式IV測試儀主要測試指標:
測試指標 | PV32 |
電壓量程 | 10V~1500V |
電壓測試精度 | 0.1V |
電壓測試準確度 | ±0.5%±0.2V |
電流量程 | 0.01~20A |
電流測試精度 | 0.001A |
電流測試準確度 | ±0.5%±0.02A |
最大功率測試重復性 | ±0.5%±3W |
最大功率測試范圍 | 50W~30kW |

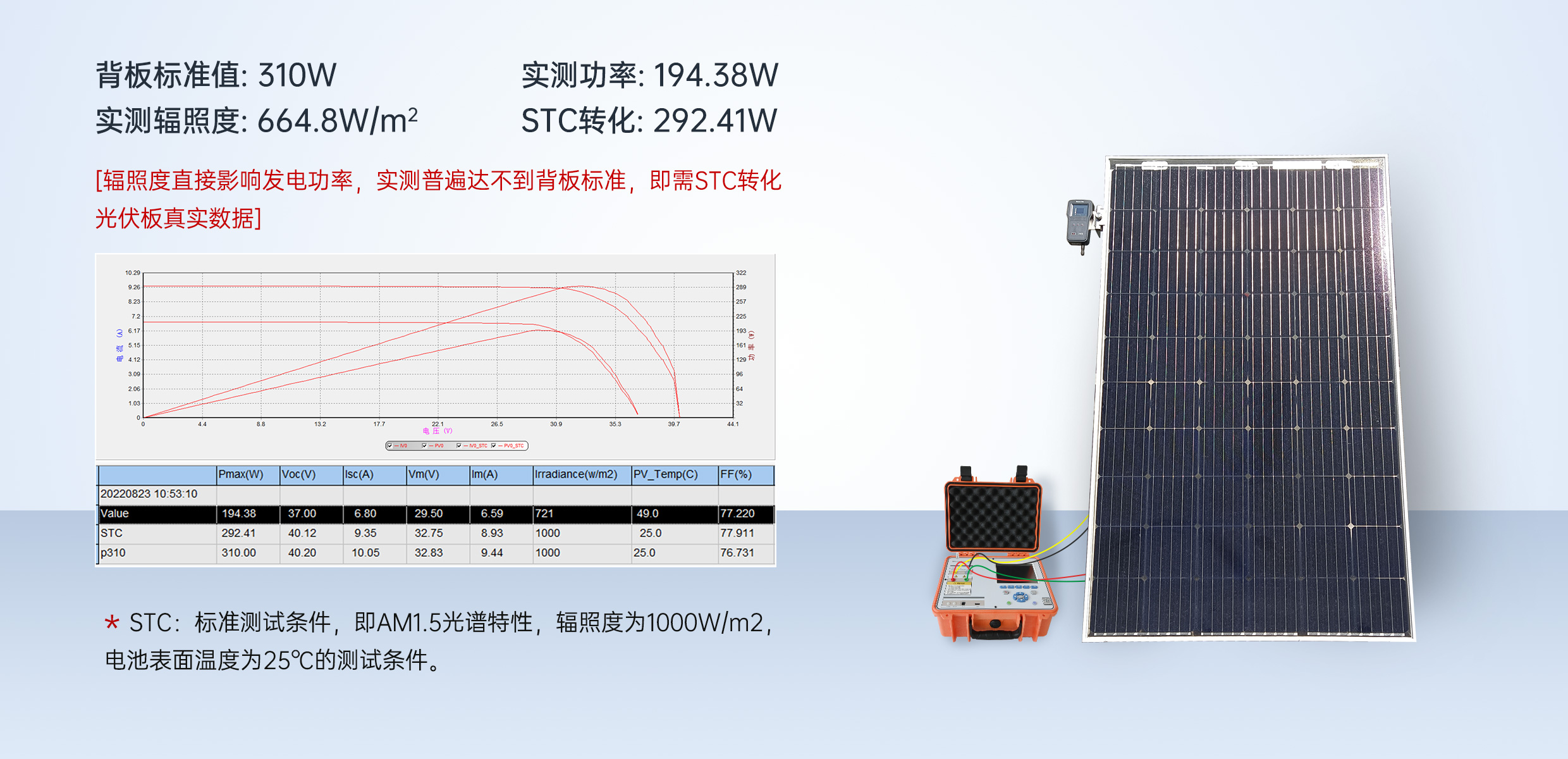

轉換到 STC 下最大功率準確性*** | 優于±5% |
主機與太陽輻照度計通信方式 | 藍牙或串口 |
顯示屏(觸摸屏) | 640*480,6.5英寸彩色LCD |
語言 | 中文/英文 |
外形尺寸(寬×高×深) | 390*300*200(mm) |
最大重量 | <6kg |
工作溫度 | -10℃~50℃ |
存儲溫度 | -20℃~60℃ |
供電 | AC/DC適配器(設備內含鋰電池) |
注***:轉換到STC下最大功率準確性指標是在穩定輻照度≥700W/m2,光譜滿足AM1.5條件下測得。在實驗室條件下該指標一般在2%以內?,F(xiàn)場測試時,請?jiān)谔柟庹辗€(wěn)定條件下測試,并確保輻照度探頭與溫度探頭安裝可靠,否則會因?yàn)檩椪斩葴y試偏差及溫度偏差照成較大的轉換誤差。
