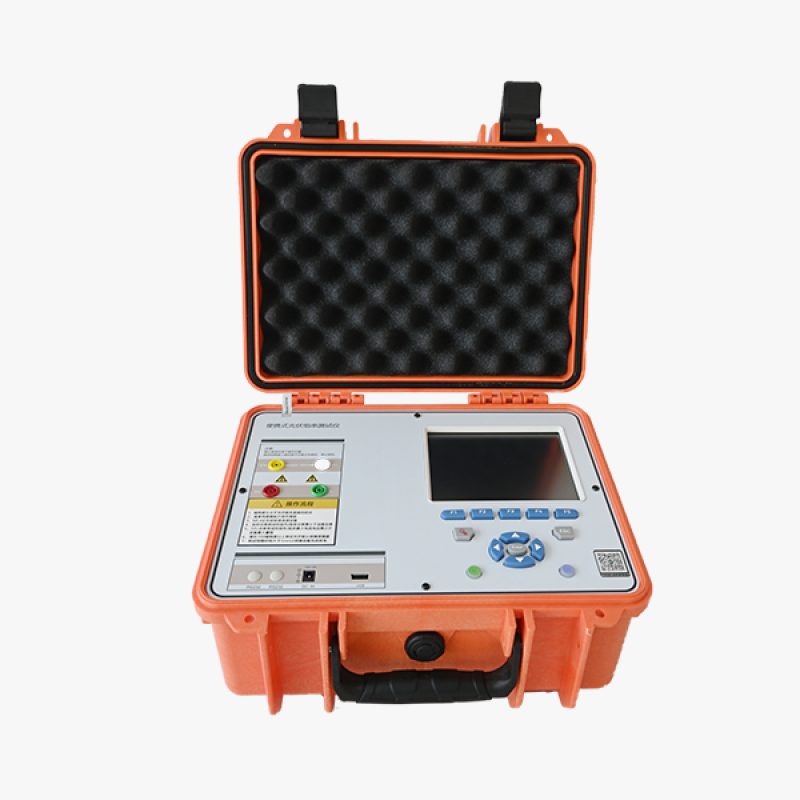

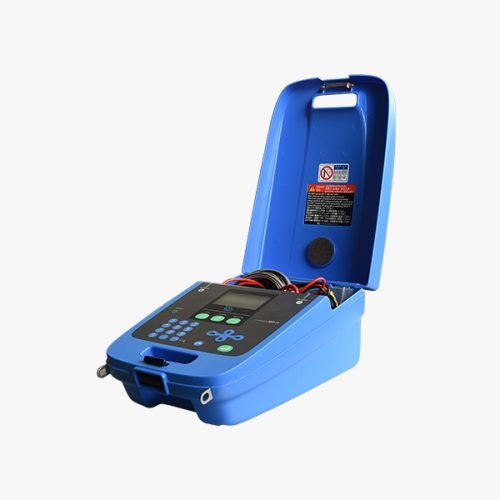

組串式IV功率測試儀是萊科斯一款專注于檢測光伏電站現場1500V組串的的光伏組件功率等相關參數,能夠準確測試光伏方陣和組件在野外條件下的IV曲線、開路電壓、短路電流、最大功率、最大功率點電壓、最大功率點電流、輻照度、溫度和填充因子等參數。
組串式IV功率測試儀不僅可以對這些特定的參數進行持續性的測試,同時它還適用于電站建造前后的檢測,定期維護及故障診斷。
組串式IV功率測試儀可檢測高達1500V上限與30A上限的測量范圍,更加適合當前半片電池組件的功率轉化率測試。
組串式IV功率測試儀——快速掃描時間

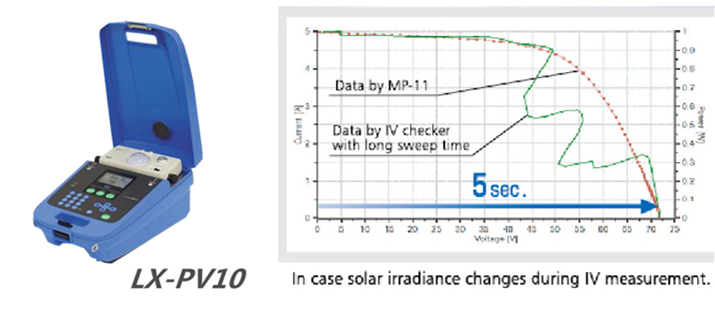

光輻照強度在幾秒內有百分之幾到百分之幾十的變化是很常見的狀況。如果實際的掃描時間長,這種輻照強度的變化就會影響到測試結果,下圖為5秒的掃描速度,從圖可以看出輻照強度蓋板對于長時間掃描測試的巨大影響,PV32掃描速度非常短(幾十到幾百毫秒),因此測試結果很難被輻照強度的改變所影響
組串式IV功率測試儀——故障診斷
如果你得到一張長時間掃描的測試結果圖,你很難判斷這個變化是由光照強度的變化還是電池組件的故障所引起的,但是正是因為排除了輻照度的影響,你很快能通過測試結果判斷是否是電池組件出現了問題
組串式IV功率測試儀——反偏壓
組串式IV功率測試儀擁有一個新的“反偏壓”功能。如圖顯示了一個早期的IV曲線測試儀的測試結果,與常規IV相比,你就能發現PV32的測試結果更為準確
PV32四大優勢
1、最小化來自太陽輻照及陰影的影響。
PV32的掃描速度快(10-100ms),這點保證了測試受光照及陰影的影響最小。
2、易操作的故障分析。
PV32可以盡量避免環境的影響,因此對PV組件的故障分析非常容易。
3、更精確的測試精度。
得益于新模型采用的“反偏壓”功能,軸電流的數據測試的精度明顯提高
4、大容量45KW
最大的測試范圍是1500V/30A/45KW,已知悉IV測試設備的測量范圍需大于所測組件的最大功率電流電壓值方可完成有效測試,PV31具備了更大的測量范圍與負載功率,在當前半片N型組件為主流的光伏電站更為適用。
產品特點
操作直觀 操作過程簡單直觀
標準化的輻照計 可溯源至世界輻射基準(WRR)的硅輻照計直接安裝在傳感器上進行輻照強度測試
速度快 僅需10秒即可完成從開始測試到最后的結果顯示,測試間隔35s,可以進行不間斷測試
一體化 所有的PV32零件都可以存儲在主機內
組串式IV功率測試儀配置參數
名稱 | 參數 | ||
測量范圍 | 電壓 | 10V-1500V | |
電流 | 100mA-30A | ||
功率 | 10W-45KW | ||
數據點 | 400點/IV曲線 | ||
數據存儲 | 2000組 | ||
測試組件類型 | 單晶/多晶 CIS/半片組件 | ||
輸入 | 主機:PV組件/陣列(2條連接線)傳感器:標準電池及熱電偶兩條 | ||
輸出 | USB線一組 | ||
測試參數 | I-V曲線、Pm、Isc、FF、Ipm、輻照度、溫度、STC轉換及I-V曲線的微分 | ||
尺寸 | 主機:W230*D320*H180mm傳感器:W210*D85*H55mm | ||
重量 | 主機:2.5KG 傳感器 500G 電池盒 500G 測試線 300G | ||
LCD | LED屏 128*64,無背光 | ||
電源 | 主機 | NI-MH 可充電電池8個或電源適配器 AC adopter(DC12 1.0A) | |
傳感器 | 006P電池一個(60mA)或者與主機相連時靠主機供電 | ||
配件 | PV測試線(紅/黑)、電源適配器、電池盒、NI-MH可充電電池、充電器、熱電偶、USB線、背帶 |
萊克斯設備是致力于太陽能檢測及自動化設備的科技企業:生產供應組串式IV功率測試儀,EL測試儀,組件EL測試儀,便攜式EL檢測儀,太陽能組件測試儀,太陽能電池片測試儀,電池片EL檢測儀,組件EL檢測儀,便攜式組件EL檢測儀,電站EL測試儀,服務于電站自動化及光伏生產企業。
