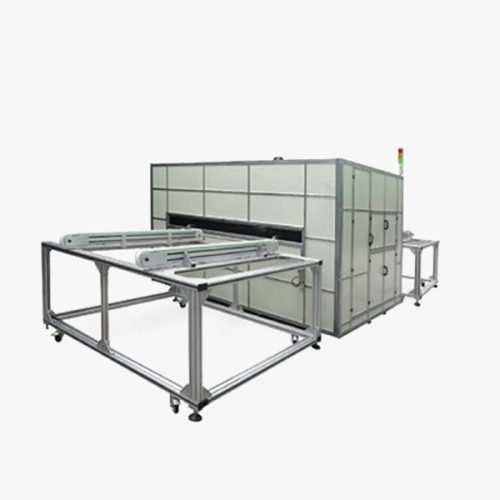

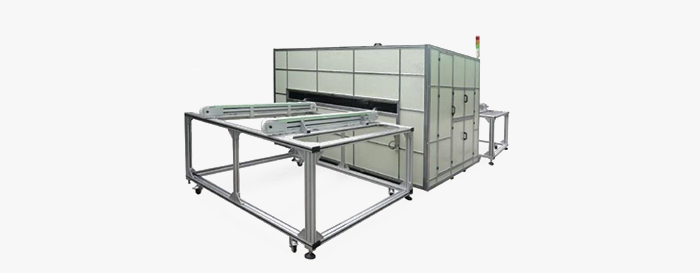

全自動組件EL檢測儀為光伏太陽能組件生產流水線必備檢測設備，通過A C級傳輸系統與流水線進行對接，上料部分組件自動歸位，適用于層壓前，層壓后，裝框后所有部分的EL內部缺陷檢測。
線上組件EL檢測儀在流水線對接過程中可對廢品組件進行分選，對于隱裂等問題組件可進行掃碼按照缺陷類型保存圖片，便于組件審核時能夠準確查詢其內部缺陷檢測圖片
全自動組件EL檢測儀?可進行連機系統的升級即一人一機操作多臺EL檢測儀更能減少人力人本，同時產線研發EL檢測設備生產均可進行定制
萊克斯是致力光伏太陽能檢測設備及自動化的高新企業生產研發: EL檢測儀,EL測試儀,EL缺陷檢測儀,太陽能電池片測試儀,太陽能組件測試儀,便攜式EL檢測儀,便攜式EL測試儀,iv功率測試儀,組件外觀缺陷檢測儀，電池片EL檢測儀，組件EL檢測儀，便攜式組件EL測試儀，電站EL測試儀，電站組件EL測試儀，為您提供光伏電池組件檢測及分布式檢測解決方案。
產品特點
1.測試周期短，測試周期小于30S
2.清晰度高，相當于12臺140W相機進行拍攝
3.適用于對EL清晰度有嚴格要求的廠商
4.可對產線現有的EL設備進行6相機升級，實現高清效果
1. Product name 產品名
→Subassembly EL tester - auto 全自動組件EL測試儀-高清
2. Function 功能

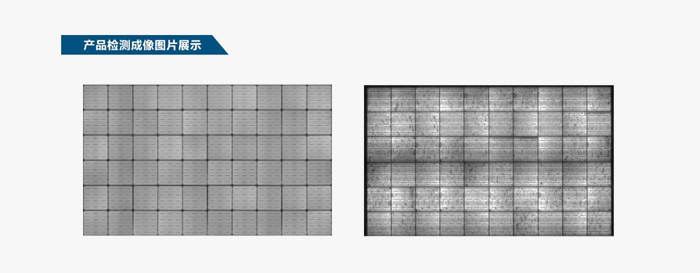

→Interpretable defect可判斷缺陷：碎片，斷柵，隱裂，燒結網紋，低效率片 等
3. Application 應用
→ Object測試對象：光伏 單晶/多晶組件（層前 層后 裝框后）
→ Scope測試范圍： ~2500*1300 mm
→ Option測試選擇：高電流；低電流
4. Technical specifications 技術規格
→Test method測試方式： 在線傳送帶上下料進行EL檢測
→Camera相機：
?芯片：索尼
?像素：4800萬 X 3
?曝光時間：1~60可調
?濾光：無紅外線燈光過濾
?可選模塊：3600萬像素 CMOS
→Frequency測試周期： 20~30 s
→Power機配電源： 0~200V/0~20A 直流穩壓電源
→Current option電流選擇:
?高電流：7—10A
?低電流：3—5A
→Power supply requirement供電要求：AC220V 15A
→Conveyer system傳送系統
?上料：傳送帶上料 自動歸位
?下料：傳送帶下料
→Test system測試系統：頂升反射
→Division system分料系統：組件下料后90度直角方向傳輸，用于分料
→Power on method上電方式：模塊接觸式上電
→Human-computer interface人機界面：
?測試：產線EL檢測使用，顯示器獨立顯示成像，可產線檢測監控和產量合格率統計
?傳輸：設備不進行測試，僅作為流水線傳送使用
?調試模式：對設備每個模塊單獨調試，用于設備維護維修使用
→Software軟件：
?圖像顯示：放大、標記、條碼顯示
?圖像處理：圖像優化、剪切、矯正
?查詢：條碼掃描、條碼查詢、日期查詢
?功能選擇：高電流，低電流
?其他：圖像缺陷分類保存 等
→Computer configuration電腦配置：聯想電腦 windows 系統
→Equipment size設備尺寸: 2600×5260×1300（mm）
→Airsupply requirement氣源要求: 0.6～0.8MPa
→Weight設備重量:
600KG
→Work environment設備工作環境: -20℃~45℃
5. List of products產品清單
| 規格 | 配置 | 數量 |
| 傳輸系統 | 電機傳送帶 | 2 |
| 測試相機 | 紅外相機 4800萬索尼芯片 | 1 |
| 測試鏡頭 | 專用測試鏡頭 | 1 |
| 電腦 | 聯想臺式機 windows系統 | 1 |
| 掃描系統 | 專用掃描槍 | 1 |
| 測試軟件 | 全自動EL測試儀專用軟件 | 1 |
| 其他 | 相關電氣零部件及備品備件 | - |
After-sale service售后服務
→Equipment size安裝調試服務:
負責設備安裝、調試等工作
提供技術培訓，及售后技術支持
→The warranty period保修期：一年
保修期內發生的非人為以及非不可抗拒因素（如地震火災等自然災害）造成的的固件損壞，承諾免費維修
→Customer service support售后支持：
提供24小時內故障處理（工作日）同時提供現場及遠程技術支持。
進行工作人員設備的安裝使用故障處理培訓
提供操作手冊等相關電子及書面手冊
