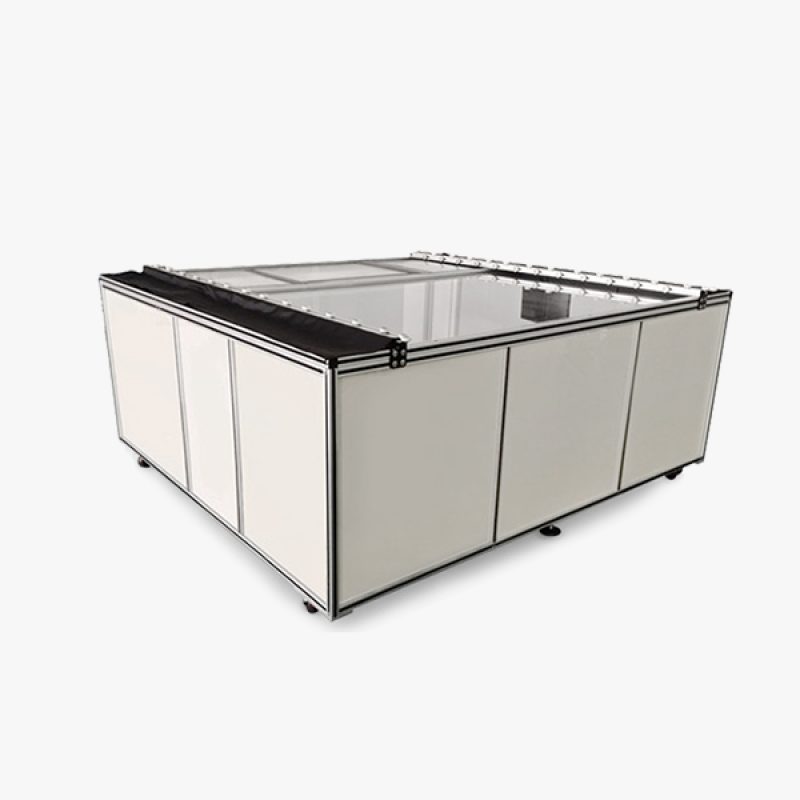

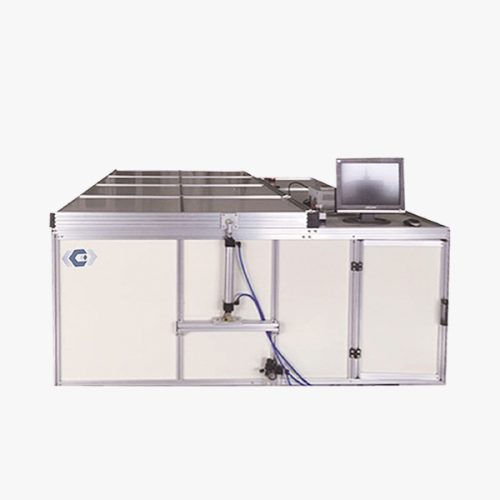

組件EL缺陷檢測儀LXD300 是利用電致發光原理開發的一種檢測太陽能電池組件內部缺陷的檢測設備，通過檢測結果的分析判斷，更好的控制來料的選擇和生產過程中的工藝問題，EL檢測儀是太陽能組件生產商必不可少的檢測設備。

組件EL缺陷檢測儀測試對象為組件，電池板正面向下搬運到設備上進行測試。

組件EL缺陷檢測儀可精準檢測光伏發電板內部隱裂、碎片、破片、斷柵、黑心、黑邊、過刻等缺陷。

Product name 產品

→Subassembly EL tester - Roller  組件EL缺陷檢測儀-翻蓋式

Function  功能

→Interpretable defect  組件EL缺陷檢測儀可判斷缺陷：碎片，斷柵，隱裂，黑邊，燒結網紋，低效率片等

Application  應用

→ Object測試對象：光伏 單晶/多晶組件（層前 層后 裝框后）

→ Scope測試范圍：0~2500*1300mm

→ Option測試選擇：高電流；低電流

Technical specifications 技術規格

→Test method el缺陷檢測儀測試方式：  抬放組件關上上蓋進行檢測

→Camera相機：

?芯片：索尼

?像素：像素3600萬 CMOS相機

?曝光時間：1~60可調

→Frequency測試周期： 3~10 s

→Power機配電源： 0~200V/0~20A 偏壓電源

→Current option電流選擇:

?高電流：8—10A

?低電流：3—5A

→Power supply requirement供電要求：AC220V 15A

→Power on method上電方式：層壓前（上電夾給組件上電 ）；層壓后（通過插口連接上電）

→Software軟件：

?自主研發EL圖像顯示：放大、標記、條碼顯示

?圖像處理：圖像優化、剪切、矯正

?查詢：條碼掃描、條碼查詢、日期查詢

?功能選擇：高電流，低電流

?其他：圖像缺陷分類保存 等

→Optional modules 可選模塊 ：電機傳送系統

→Computer configuration電腦配置：聯想電腦  windows操作系統

→Equipment size設備尺寸: 2600×2500×1300（mm）

→Air supply  requirement氣源要求: 0.6～0.8MPa

→Weight設備重量:100kg

→Work environment設備工作環境: -20℃~45℃

After-sale service售后服務

→Equipment size安裝調試服務:

?負責設備安裝、調試等工作

?提供技術培訓，及售后技術支持

→The warranty period保修期：一年 ?

? 保修期內發生的非人為以及非不可抗拒因素（如地震火災等自然災害）造成的的固件損壞，承諾免費維修

→Customer service support售后支持：

?提供24小時內故障處理（工作日）同時提供現場及遠程技術支持。

?進行工作人員設備的安裝使用故障處理培訓

?提供操作手冊等相關電子及書面手冊

?
